Серия

EDS1000

Характеристики
Габаритные размеры
Описание продукции

Конструктивные характеристики:

  • возможность скалярного и векторного управления электродвигателем,
  • возможность управления группой электродвигателей от одного преобразователя при каскадном режиме работы,
  • встроенный ПИД -регулятор,
  • наличие интерфейса RS485 и протокола MODBUS RTU (позволяет включать преобразователь в систему диспетчеризации, удаленного контроля и управления),
  • комплексная защита электродвигателя,
  • степень защиты корпуса IP20.
Область применения

Преобразователи частоты серии EDS1000

предназначены для регулирования скорости вращения роторов асинхронных электродвигателей с короткозамкнутым ротором. Применяются в составе такого оборудования как электронасосы, вентиляторы, миксеры, подъемно-транспортные механизмы и т.п. Практически во всех отраслях промышленности, сельского хозяйства и жилищно-коммунального комплекса.

Серия

СИСТЕМЫ УПРАВЛЕНИЯ НАСОСНЫМ ОБОРУДОВАНИЕМ

Характеристики
Габаритные размеры
Описание продукции

Основные характеристики оборудования:

  • номинальное напряжение трехфазное 380V/50 Hz./однофазное 220V/50Hz
  • степень защиты — по требованию Заказчика
  • оборудование соответствует ДСТУ IEC60439-1:2003
  • все комплектующие сертифицированы в Украине

Описание функций

  1. Ручное включение/выключение электронасоса – осуществляется оператором с пульта управления или с удаленного поста управления

2. Автоматическое включение/выключение электронасоса – осуществляется автоматизированной системой управления по различным сигналам (датчики давления, протока, уровня, поплавковые выключатели и т.п.)

3. Поддержание заданного давления в магистрали – осуществляется с помощью датчиков давления, реле давления, электроконтактных манометров в системах водоснабжения и отопления

4-5. Заполнение/осушения резервуаров – уровень контролируется датчиками уровня, давления, реле уровня, давления, поплавковыми выключателями, электроконтактными манометрами

6. Визуализация работы электронасосов – может осуществляться как при помощи ЖК дисплея установленного в шкафу управления, так и при помощи ПК с соответствующим ПО

7-8.   Диспетчеризация, передача данных на ПК – может осуществляться с помощью специальных устройств (ПЛК, «умных аппаратов защиты» и т. П.), которые имеют интерфейс обмена данными между собой и ПК

9. Контроль текущих параметров системы – может осуществляться с помощью приборов контроля, измерения и т.п.

10. Удаленное управление – может осуществляться с помощью удаленных постов управления или автоматизированных рабочих мест

11. Управление по датчику давления – поддержание заданного давления в системе с помощью частотного преобразователя или включения/отключения электронасосов

12. Управление по реле давления – поддержание заданного диапазона давления в системе с помощью включения/отключения электронасосов

13. Управление по поплавкам – поддержания заданного диапазона уровней в резервуаре с помощью поплавковых выключателей

14-17. Прямой пуск, пуск звезда/треугольник, устройство плавного пуска, частотное регулирование – возможность выбора различных способов пуска и регулирования насосного оборудования

18. Работа с несколькими насосами – управления группой электронасосов с одного щита или пульта управления

Описание типов защит

  1. Защита от короткого замыкания – может осуществляться с помощью автоматических выключателей и микропроцессорных устройств
  2. Защита от перегрузки – может осуществляться с помощью тепловых реле, микропроцессорных устройств, установленных в системе управления или термореле, установленных непосредственно в обмотку электродвигателя
  3. Защита от недогруза – может осуществляться с помощью микропроцессорных устройств, установленных в системе управления

4-8. Защита от перекоса фаз, пропадания фаз, повышенного/пониженного напряжения – может осуществляться с помощью микропроцессорных устройств, установленных в системе управления

9.  Защита от перенапряжения (грозового, коммутационного) — может осуществляться с помощью ограничителей перенапряжения

10. Контроль правильного чередования фаз — может осуществляться с помощью микропроцессорных устройств, установленных в системе управления

11. Защита от «сухого хода» — может осуществляться с помощью микропроцессорных устройств, датчиков давления, электроконтактных манометров, поплавковых выключателей, реле уровня, реле наличия воды и т.п.

12. Защита от потери обратной связи — может осуществляться с помощью отдельных микропроцессорных устройств или быть встроена в преобразователь частоты

Область применения

Системы управления насосным оборудованием

Компания «ВАРНА» предоставляет весь спектр услуг по созданию автоматизированных систем водоснабжения, водоотведения и отопления.

Автоматизация включает в себя перечень защит насосного оборудования и магистралей, управление электронасосным оборудованием, а также возможность построения системы диспетчеризации для удаленного контроля, сбора и передачи данных.

Простейшей системой является шкаф управления электронасосом, который выполняет защитные функции, а именно: защита электронасоса от токов короткого замыкания и защита электронасоса от перегрузки.

Актуальность приобретают системы управления на базе преобразователей частоты (ПЧ), которые предназначены для регулирования частоты вращения электродвигателей, что, в свою очередь, позволяет осуществить поддержание заданного давления в напорной магистрали.

Серия

Контроллер VARNA N80-M16DR-AC-2H0P-P-1S1CX

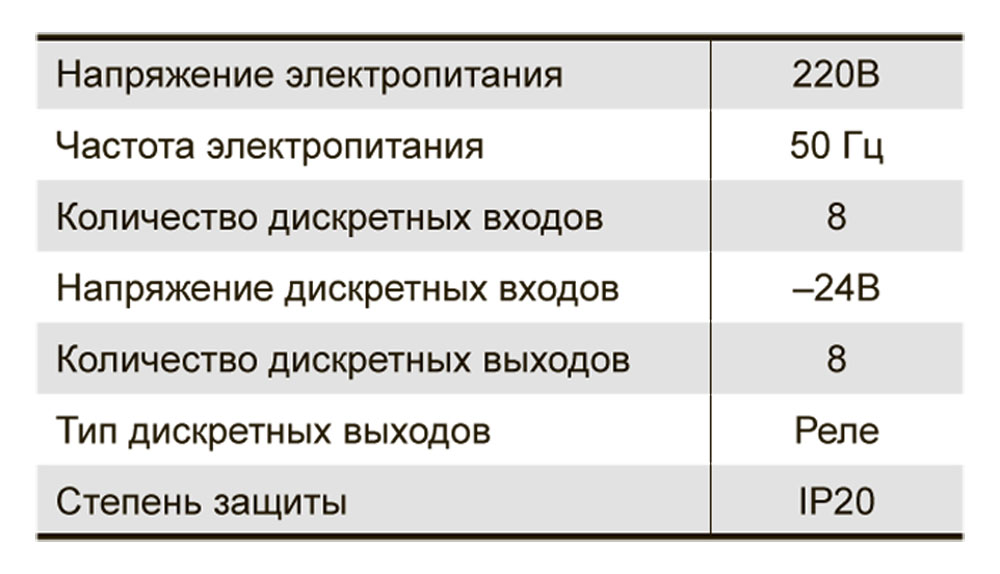

Характеристики
Габаритные размеры
Описание продукции
Область применения

Контроллер VARNA N80-M16DR-AC-2H0P-P-1S1CX

Контроллер VARNA N80-M16DR-AC-2H0P-P-1S1CX предназначен для организации работы немкольких (до 4 шт.) электронасосов в каскадном режиме подключения к преобразователю частоты VARNA EDS1000.
